マツダが「ターボチャージャーを備えた直列6気筒のSKYACTIV-X」に関する特許を米国で出願しています。

(画像 EPO)

マツダの次世代ガソリンエンジンとして誕生した「SKYACTIV-X(e-SKYACTIV X)」ですが、このエンジンに関して興味深い特許が米国で出願されている事がわかりました。





「SKYACTIV-X(e-SKYACTIV X)」はマツダ独自の燃焼制御技術"SPCCI"を採用した次世代ガソリンエンジンで、現在発売されているMAZDA3・CX-30には「高応答エア供給機(スーパーチャージャー)」と「24Vマイルドハイブリッド」を備えた直列4気筒Ver.を搭載。

(画像 MAZDA)

さらに、欧州仕様のCX-60では「過給機無し」で「48Vマイルドハイブリッド」を備えた直列6気筒Ver.が2023年に導入予定と公表されています。

マツダのラージ商品群第一弾モデル「CX-60」がついに正式発表されたので内容をチェック(編集完了しました) - つらつらとMAZDA

(画像 MAZDA EUROPE)

現時点でマツダが導入・公表しているSKYACTIV-Xは以上の2種類ですが、海外でさらに異なる仕様と思われる特許が出願されているので紹介したいと思います。





今回取り上げるのは米国特許商標庁(USPTO)のデータベース。

9月8日付で「ENGINE WITH COMBUSTION CHAMBER(燃焼室付きエンジン?)」というマツダの特許出願が新たに公開されています。

(特許番号 2022282687)

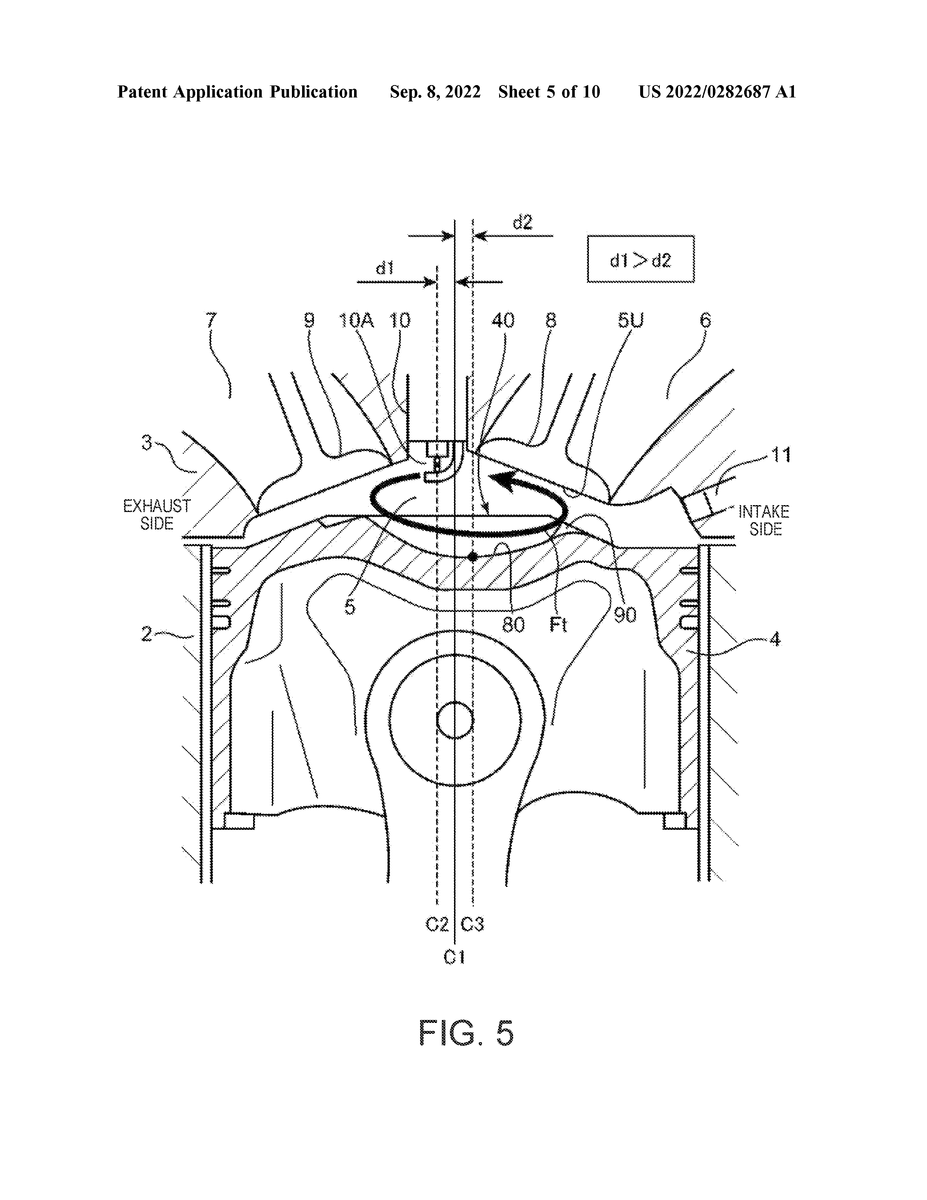

The engine body 1 illustrated in this figure is a four-stroke straight-six gasoline engine provided with a turbocharger, and mounted on a vehicle, such as an automobile, as a drive source for traveling of the vehicle.

本図に示すエンジン本体1は、ターボチャージャーを備えた4サイクル直6ガソリンエンジンであり、自動車などの車両に搭載され、車両の走行のための駆動源となるものである。

The engine body 1 may carry out SPCCI (SPark Controlled Compression Ignition) combustion combining the SI combustion and CI (Compression Ignition) combustion in which the mixture gas is compressed and self-ignites.

エンジン本体1は、SI燃焼と、混合ガスが圧縮されて自己着火するCI(Compression Ignition)燃焼とを組み合わせたSPCCI(SPark Controlled Compression Ignition)燃焼を行うことができる。

A geometric compression ratio of the cylinder 20 (i.e., a ratio of a volume of the combustion chamber 5 when the piston 4 is at a top dead center to a volume of the combustion chamber 5 when the piston 4 is at a bottom dead center) is set within a range of 11:1 or higher and 13:1 or lower.

Note that a normal compression ratio of an engine with a turbocharger is about 10.5:1, and the forementioned compression ratio is higher than the normal one.

シリンダ20の幾何学的圧縮比(ピストン4が上死点にあるときの燃焼室5の容積とピストン4が下死点にあるときの燃焼室5の容積との比)は、11:1以上、13:1以下の範囲に設定される。

なお、ターボチャージャー付きエンジン(ガソリン)の通常の圧縮比は10.5:1程度であり、前述の圧縮比は通常の圧縮比より高い。

The turbocharger 59 includes the compressor 52 , the turbine 61 , and a common rotational shaft coupling the compressor 52 and the turbine 61 . The turbocharger 59 sends out intake air to be introduced into the combustion chamber 5 toward the downstream of the intake passage 50 while boosting (compressing) the intake air. The compressor 52 rotates according to the rotation of the turbine 61 by exhaust flow, thus carrying out the boosting operation.

In this embodiment, a twin-scroll turbocharger is illustrated.

ターボチャージャ59は、コンプレッサ52、タービン61、およびコンプレッサ52とタービン61とを結合する共通の回転軸を含む。ターボチャージャ59は、燃焼室5内に導入される吸気を吸気通路50の下流側に向けて送り出すとともに、吸気を昇圧(圧縮)する。コンプレッサ52は、排気流によるタービン61の回転に応じて回転することで、昇圧動作を行う。
本実施形態では、ツインスクロールターボチャージャを例示している。

(画像 EPO)

〇資料に記載されている特許の目的

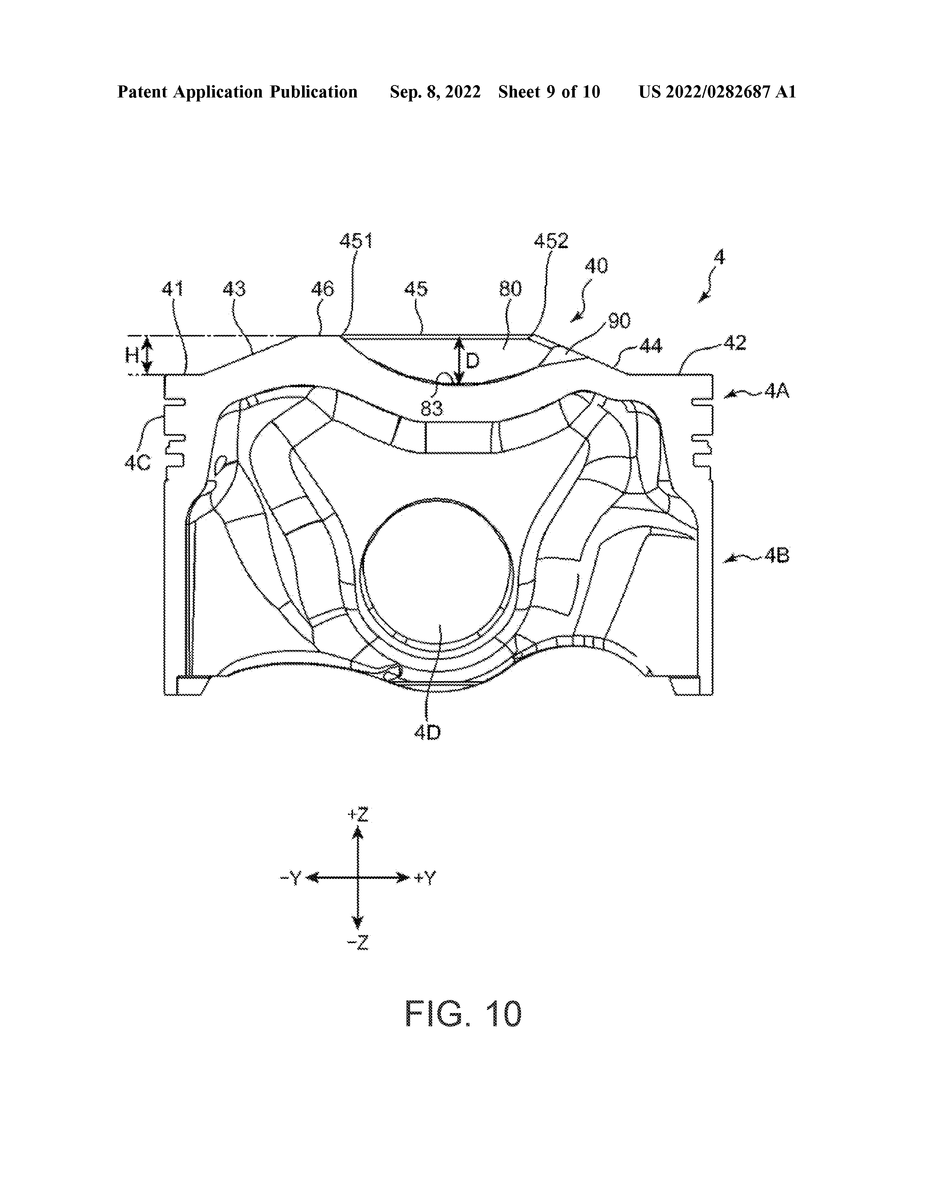

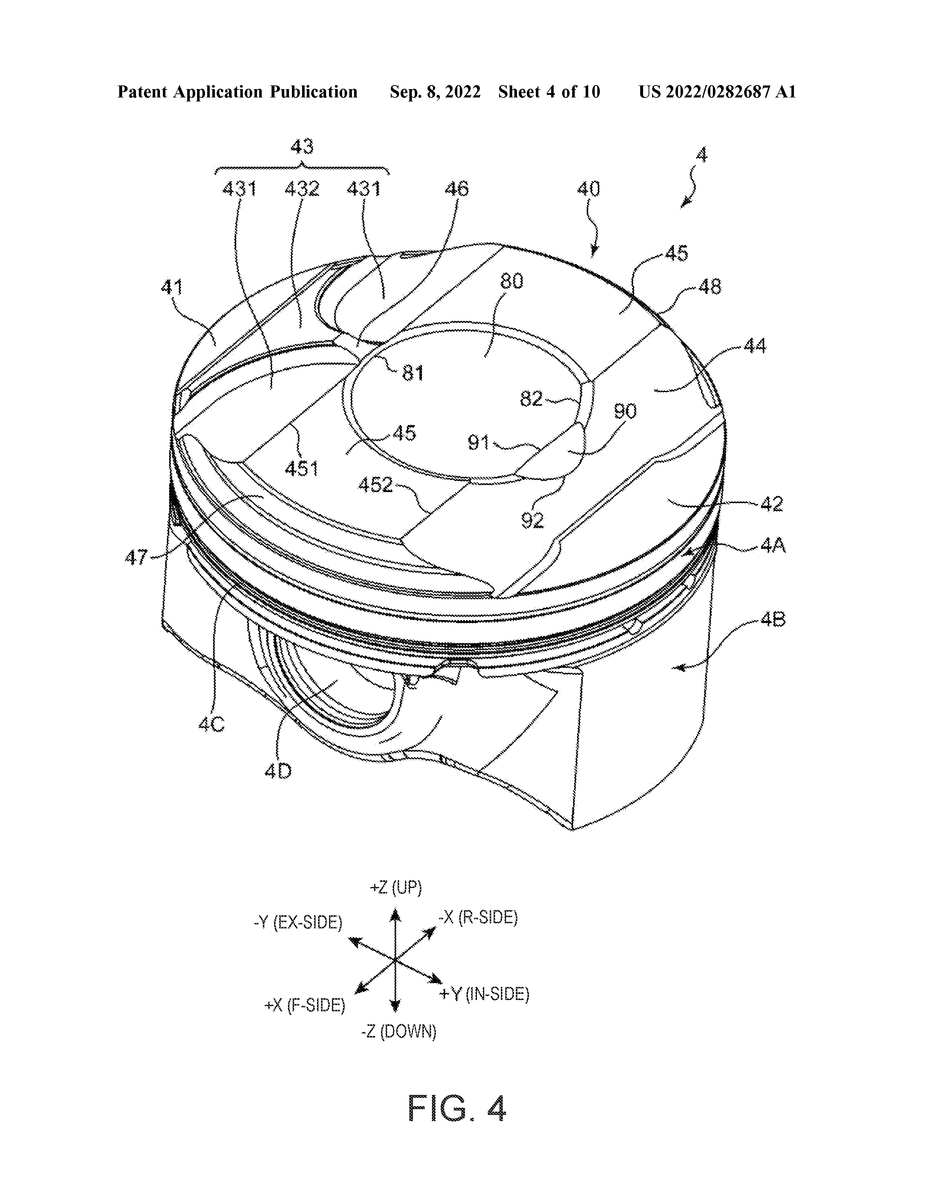

The present disclosure is made in view of the above situation, and one purpose thereof is to provide a structure of a combustion chamber having a pentroof-type ceiling surface, capable of increasing combustion speed by utilizing a tumble flow.

本開示は、ペントルーフ型の天井面を有する燃焼室において、タンブル流を利用して燃焼速度を向上させることができる燃焼室の構造を提供することを目的とする。

赤色で示したフレーズからこの特許出願は「ターボチャージャーを備えた直列6気筒のSKYACTIV-X」と思われる内容です。

マツダの特許では直6ガソリンターボエンジンに関する内容が複数出願されていましたが、資料内で"SPCCI"と明確に記載されている内容は初めてのはず・・・。

ちなみに、ツインスクロールターボはCX-8や北米向けのMAZDA3に搭載されている「SKYACTIV-G 2.5 T」でも採用されており、圧縮比は10.5となっています。





現時点でマツダからツインスクロールターボを備えたSKYACTIV-Xを導入する話は発表されていませんが、可能性として考えられるのは主に北米市場向けのラージ商品群SUV「CX-70」「CX-90」に搭載する事が公表されている直6ガソリンターボエンジン。

MAZDA NEWSROOMマツダ、2022年以降のクロスオーバーSUV商品群の拡充計画を発表|ニュースリリース

(画像 MAZDA)

こちらは昨年10月に発表された「2022年以降のクロスオーバーSUV商品群の拡充計画」のニュースリリースの一文ですが、CX-70とCX-90に搭載する事を公表している直6ガソリンターボのみエンジンの種類(SKYACTIV-G or SKYACTIV-X)が記載されていません。

これまでの情報だとこのエンジンはSKYACTIV-Gが有力視されていましたが、今回このような特許が出てくるとSKYACTIV-Xの可能性も考えられます。

マツダが昨年6月に公開した資料だと直6エンジンは3種類導入予定と公表されていましたが、SKYACTIV-Gもまだ出ていないので謎が深まりますね・・・・。

MAZDA NEWSROOMマツダ、「サステイナブル“Zoom-Zoom”宣言2030」に基づき、2030年に向けた新たな技術・商品方針を発表|ニュースリリース

(画像 MAZDA)



いつも通り"あくまで特許"ではありますが、2022年度内に生産開始予定の北米向けラージ商品群SUV「CX-90」に合わせて直6ガソリンターボも発表されると思うので注目したいところです。
